OEM OV 5648 5 MP IR модул за камера Основни параметри
|
Номер на модула |
SNS51867-V1.0 |
Сензор |
OV5648 |
|
Резолюция |
5MP |
Измерение |
Персонализиран |
|
Обектив fov |
125 (незадължително) |
Тип фокус |
Фиксиран фокус |
|
Интерфейс |
Мипи |
Функция |
Ниски кръстовища и нисък шум |
Описание на продуктите
С високата си разделителна способност 2592x1944, OV5648 CMOS сензорът осигурява богати детайли и ясни изображения за професионални приложения за изображения. Технологията Omnibsi+ на сензора значително подобрява чувствителността на светлината, като същевременно намалява шума от изображението, което позволява да се заснемат ясни изображения дори в среди с ниска светлина. Дизайнът на електронния подвижен затвор ефективно контролира динамичното замъгляване и е подходящ за улавяне на високи сцени на преместване на скорост-.
Сензорът поддържа оригиналния формат на изхода на RGB данни, предоставяйки на потребителите по -голяма гъвкавост и по -богата цветна информация за обработка Post -. Дизайнът на MIPI интерфейс гарантира високата скорост и стабилността на предаването на данни и отговаря на търсенето на съвременната система за изображения за скорост на предаване на данни. В допълнение, 650nm IR anti - инфрачервеният филтър за интерференция гарантира стабилността на изображенията при сложни условия на осветление.
По отношение на контрола на мощността, OV5648 се представя добре, поддържайки ниска консумация на енергия дори при високи скорости на кадрите, което е особено важно за устройства, които трябва да работят за дълги периоди от време.
Структура на продукта
Спецификация
Спецификации на модула на OV5648 камера
| Категория | Спецификация |
|---|---|
| Сензор | OV5648 CMOS |
| Резолюция | 5 MP (2592 × 1944) |
| Размер на пиксела | 1.4 μm × 1,4 μm (Omnibsi+ технология) |
| Оптичен формат | 1/4" |
| Активен размер на масива | 3673.6 μm × 2738.4 μm |
| Размер на обектива | 1/4" |
| Ъгъл на главен лъч на обектива | 29.1 степен |
| IR филтър | 650 nm |
| Контрол на изображението | AEC (Auto Exposure), AGC (автоматично усилване), AWB (Auto White Balance), ABLC (Auto Black Level) |
| Програмируеми контроли | Скорост на рамката, AEC/AGC зона, огледало/джапан, изрязване, прозорци, паниране |
| Дефектно отмяна на пиксели | Поддържано |
| Изходни формати | 8-/10-битов RAW RGB |
| Режими на видео/моментна снимка | Поддържано |
| Скорости на кадрите | QSXGA (2592 × 1944): 15 fps 1080p: 30 fps 960p: 45 fps 720p: 60 fps VGA (640 × 480): 90 fps |
| Тип затвор | Подвижен затвор |
| Чувствителност | 600 mV/lux - сек |
| S/N съотношение (MAX) | 34 dB |
| Динамичен обхват | 67 dB @ 8x печалба |
| Тъмен ток | 8 mV/s @ 50 градуса Температура на възел |
| Вход на часовника | 6–27 MHz |
| Интерфейс | 2-лентов MIPI, SCCB сериен интерфейс |
| Вградена памет | 32 байта OTP памет |
| Pll | На - фазов блок за заключване на чипа |
| Синхронизация | Синхронизация на вътрешна и външна рамка |
| Sub - вземане на проби | Хоризонтални и вертикални поддържани |
| Поддръжка на флаш | Режим LED и FLASH Strobe |
| Захранване | Ядро: 1,5 V ± 5% (вграден регулатор) Аналогов: 2.6–3.0V (2.8V типичен) I/O: 1.7–3.0V |
| Консумация на енергия | Активен: 198 MW Режим на готовност: 35 μW |
| Работна температура. | –30 градуса до +70 градус (температура на кръстовището) |
| Стабилна температура на изображението. | 0 градуса до +50 градус (температура на кръстовището) |
| Размер на пакета | 5010 μm × 4810 μm |
| Размер на модула | Основа: 8,5 × 8,5 ± 0,2 мм Височина: 6.3 ± 0.2 mm |

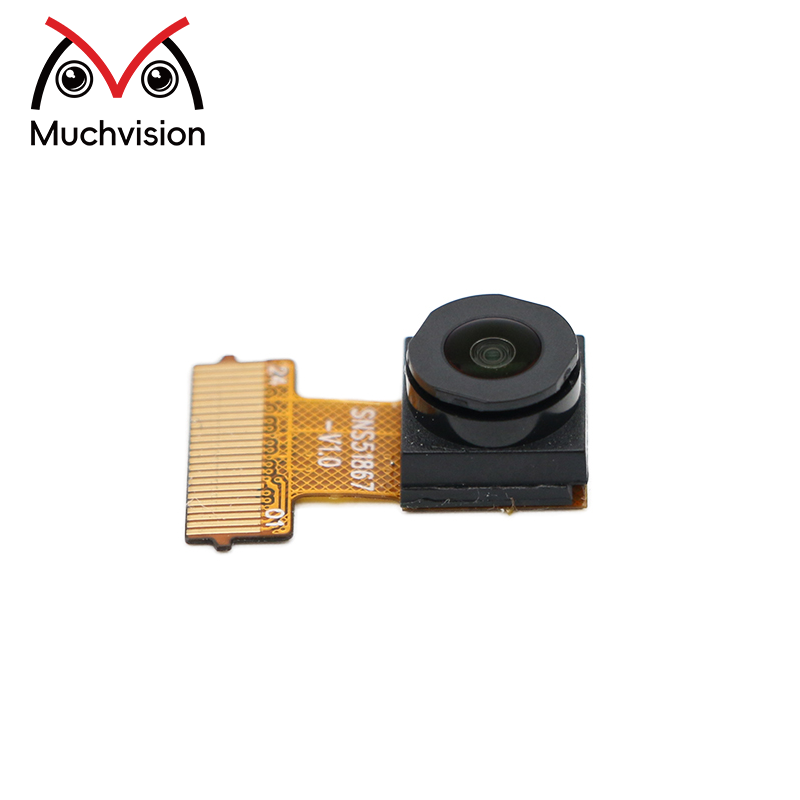

Снимка на продукта
Области на приложения на модулите на камерата
1. Система за разпознаване на лица: Използва се в системите за разпознаване на лица за предоставяне на изображения с висока разделителна способност и подобряване на точността на разпознаване
2. Екшън камера: Използва се за спортни камери на открито за заснемане на динамични сцени, подходящи за екстремни спортен запис
3. Астрофотография: Използва се в астрофотографията за заснемане на изображения с висока разделителна способност на звездното небе и небесни тела
