8MP MIPI 4K IMX415 Основни параметри на модула на камерата
|
Номер на модула |
CK-81858-V1.0 |
Сензор |
IMX415 |
|
Резолюция |
4K 8MP |
Измерение |
Персонализиран |
|
Обектив fov |
Незадължително |
Тип фокус |
Фиксиран фокус |
|
Интерфейс |
Мипи |
Функция |
4K UHD |
Описание на продуктите
Модулът на камерата IMX415 разполага с aВисоко - Производителност 8MP Sony CMOS сензорспособни да улавят4K UHD видео при 30 кадъра в секунда. Той доставя3840 × 2160 пикселна разделителна способностза остри и подробни изображения.
Товакомпактен дизайнПозволява лесна интеграция в пространството - ограничени приложения. TheMIPI интерфейсОсигурява бърз и надежден трансфер на данни на съвместими хост процесори, което го прави подходящ за мобилни устройства, вградени системи и индустриални платформи.
Акценти/предимства на продукта
8MP резолюция с 4K UHD видео при 30fps
Висока - Резолюция 3840 × 2160 изображения за прецизно улавяне
Компактен и интегрируем дизайн за пространство - устройства
MIPI интерфейс за бърз и надежден трансфер на данни
Структура на продукта
Спецификация
Въведение на продукта
◆ CMOS активни точки от типа пиксел
◆ Вградени - в схема за регулиране на времето, H/ драйвер и серийна комуникационна верига
◆ Входната честота: 24 MHz 1 27 MHz 137.125 MH 2 172 MHz/ 74.25 MHz
◆ Брой препоръчани пиксели за запис: 3840 (H) x 2160 (V) Приблизително . 8.29 m пиксел
◆ Режим на четене
Всички - режим на сканиране на пиксели
Хоризонтален / вертикален режим 2 /2-линия
Режим на изрязване на прозореца
Хоризонтална / вертикална посока. Нормален / обърнат режим на четене
◆ Скорост на отчитане
Максимална честота на кадрите в
Всички - режим на сканиране на пиксели: 12 бит: 60.3 кадър/s, 10 бит: 90.9 кадър/s
◆ Функция с висок динамичен диапазон (HDR)
Множествена експозиция HDR
Цифрово припокриване HDR
◆ Синхронизиращи сензори функционират
◆ Променлива - функция за скорост на скоростта (резолюция 1h единици)
◆ CDS/PGA функция
0 dB до 30 dB: Аналогов печалба 30 dB (стъпка стъпка 0,3 dB)
30,3 dB до 72 dB: аналогова печалба 30 dB + цифрово усилване 0,3 dB до 42 dB (стъпка на стъпка 0,3 dB)
◆ Поддържа l/o
CS1-2 изход на серийни данни (2 лента 14 лента), RAW10 /RAW12 изход
◆ Препоръчително изход разстояние на ученика: 30 mm до - безкрайно
2. Спецификации и функции.
Обща височина: 22,9 ± 0,2 мм
Размер на печатни платки: 22*22 ± 0,2 мм
Размер на изображението: 3840*2160
IR филтър: 650
Параметри на чип.
◆ CMOS сензор за изображение
◆ Размер на Lmage
Диагонален 6,4 мм (тип 1/2.8) Приблизително . 8.40 m пиксели, всички пиксели
◆ Общ брой пиксели
3864 (H) x 2228 (v) Приблизително . 8.60 m пиксели
◆ Брой ефективни пиксели
3864 (H) x 2192 (V) Прибл.8.46 m пиксели
◆ Брой активни пиксели
3864 (h) x 2176 (v) Приблизително . 8.40 m пиксели
◆ Брой препоръчани пиксели за запис
3840 (h) x2160 (v) приблизително . 8.29 m пиксели
◆ Размер на единичната клетка
1.45 um (h) x 1,45 um (v)
◆ Оптично черно
Хоризонтална (h) посока: отпред 0 пиксела, задни 0 пиксела
Вертикална (v) посока: отпред 36 пиксела, задни 0 пиксела
◆ манекен
Хоризонтална (h) посока: отпред 0 пиксела, задни 0 пиксела
Вертикална (v) посока: отпред 1 пиксела, отзад 1 пиксела
◆ Основен материал
Силиций

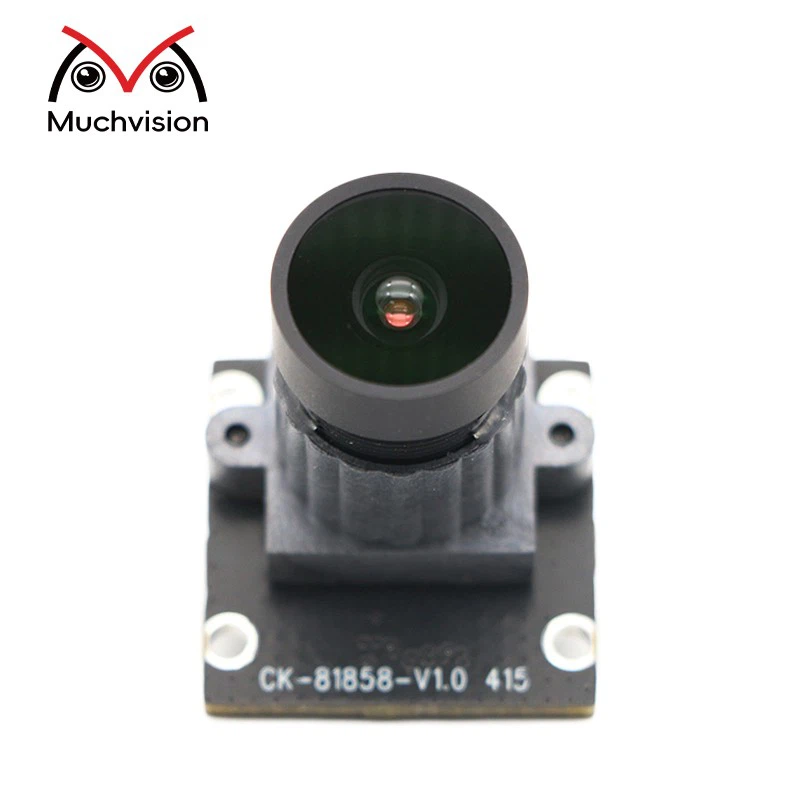

Снимка на продукта
Области на приложения на модулите на камерата
1. Инспекция на машинното зрение: Модулът за глобална камера за експозиция е подходящ за проверка на машинното зрение, заснемане на бързо движещи се обекти без артефакти на движение
2. Индустриални модули на камерата: За индустриални модули на камерата, осигуряващи висока разделителна способност и широк динамичен обхват, за да се адаптират към различни условия на осветление
3. Камера за мониторинг на сигурността: Използва се за мониторинг на сигурността, предоставяща високи изображения -, които поддържат яснота дори в ниска - светлинна среда
Популярни тагове: IMX415 модул за камера, 8MP MIPI камера, 4K UHD модул за камера, висок - камера за разделителна способност, компактен модул за камера, камера за машинно виждане, индустриална камера
